RS-SolarEnergy besturing
De RS-SolarEnergy besturing kan aan de muur gemonteerd worden, maar het kan ook een schap gezet worden of op de grond.
Muur montage
De RS-SolarEnergy besturing heeft aan de achterkant 4 gaten zitten, deze 4 gaten kunnen gebruikt worden om de kast aan de muur te hangen. Hiervoor moet natuurlijk eerst de kast geopend worden met de bijgeleverde sleutel. De kast kan met een montageset aan de muur gehangen worden. De montage set bestaat uit de volgende onderdelen:
| Onderdeel | Aantal |
|---|---|
| Duopower 10x50 | 4 stuks |
| Houtdraadbout 10 x 50 mm | 4 stuks |
| Sluitringen M10 | 4 stuks |
Stroom voorziening
Technische informatie
| Omschrijving | Hoeveelheid |
|---|---|
| Aansluitspanning: | 230 Volt |
| Maximale stroom: | 16 A |
| Afmetingen (Lengte x Breedte x Hoogte) | 400 x 300 x 210 mm |
| Maximaal aan te sluiten vermogen: | 3 kW |
De RS-SolarEnergy besturing kan van stroom voorzien worden door de stekker die aan de kast zelf zit in een wandcontactdoos te stoppen. Het wordt wel sterk aangeraden dat deze stroom groep tot maximaal 16 Amperé aan kan. De hoeveelheid amperé wat er gaat lopen is afhankelijk van het maximale energieverbruik van de gebruikte boiler(s).
Aansluiten van een boiler
De SolarEnergy system is ontworpen voor het verwarmen van elektrische boilers /watertanks in een huishoudelijke omgeving. Het elektrisch verwarmingselement met een vermogen tot maximaal 3kW en moet een werkende mechanische thermostaat bevatten. De boilers dienen direct zonder schakelaars of andere componenten aangesloten te worden op de daarvoor aangegeven wcd die zich aan de zijkant van de kast bevinden.

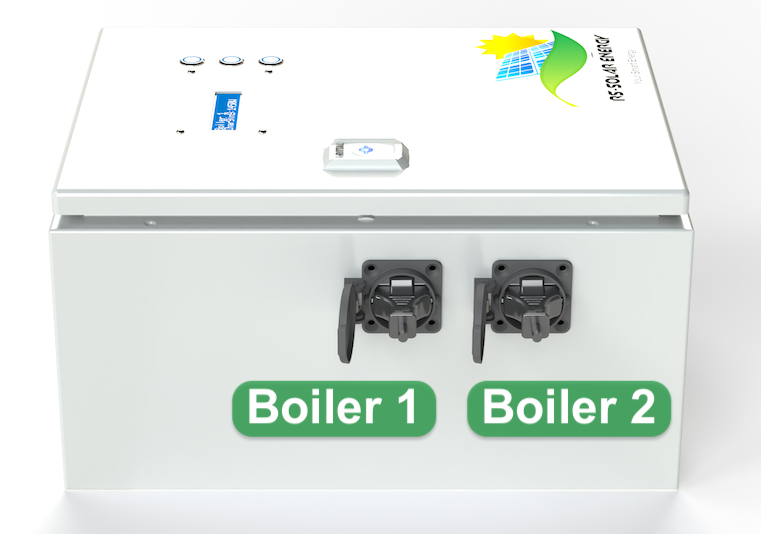

De RS-SolarEnergy besturing bevat 2 wandcontactdozen waaraan één boiler van tot maximaal 3kW.
- Boiler 1: is de primaire boiler, deze zal als eerste opgeladen worden.
- Boiler 2: is de secondaire boiler, deze zal opgeladen worden als boiler 1 al opgeladen is. Mocht boiler 2 niet aangeloten zijn, dan is het de bedoeling dat deze boiler in de RS-SolarEnergy besturing is uitgeschakeld.
Verbindingen
Met een 'controller' wordt de bron bedoelt waarop de RS-SolarEnergy besturing gaat regelen.
De RS-SolarEnergy besturing ondersteund meerdere verbindingsmethodes om 'controller' informatie binnen te halen voor het aansturen van de aangesloten boiler(s).
Ethernet verbinding
De RS-SolarEnergy besturing (bedraad) dient verbonden te worden aan het lokale netwerk om verbinding te kunnen maken met de P1-meter (tenzij de RS-SolarEnergy besturing direct wordt verbonden met de slimme-meter). Dit kan gedaan worden door de RS-SolarEnergy kast met een UTP-kabel te verbinden met een netwerkswitch of modem.
Als de RS-SolarEnergy besturing bedraad is, dan is het belangrijk dat de juiste controller geselecteerd is op het LCD-scherm van de RS-SolarEnergy besturing. De controller kan veranderd worden onder 'settings > controller > power src', selecteer dan de 'RSS-P1' (dit is de meegeleverde P1-dongel) of één van de andere P1-meters. Ga nu terug naar power src om de instelling te bevestigen, je zou dan achter de ':' bij 'power src' de geselecteerd controller moeten zien. Als dat het geval is herstart dan de RS-SolarEnergy besturing met de schakelaar aan de zijkant van de kast.
Het is erg belangrijk dat de P1-meter in hetzelfde netwerk beschikbaar is, anders kan de RS-SolarEnergy besturing hem niet automatisch vinden en er niet mee verbinden. Verder moet mDNS toegestaan zijn op het lokale-netwerk, dit is om de P1-meter automatisch te kunnen vinden. Mocht dit niet mogelijk zijn, dan kan het IP-adres ook handmatig in de RS-SolarEnergy besturing gezet worden.
Draadloze verbinding
Alleen de draadloze RS-SolarEnergy besturing ondersteunt een draadloze verbinding met de RS-SolarEnergy-P1 meter.
Ethernet verbinding is vereist om internet gerelateerde functies uit te voeren, dit zijn bijvoorbeeld: dynamisch contract, systeemupdates en timer-functies.
Om draadloos met de RS-SolarEnergy-P1 meter te verbinden dient de optie Wi-Fi in het LCD-scherm van de RS-SolarEnergy besturing op 'ON' te staan. Deze instelling kan worden ingesteld onder 'settings > Wi-Fi'.
Nu is het belangrijk dat de juiste controller is geselecteerd voor het aansturen van de RS-SolarEnergy besturing. Dit kan gedaan worden door bij 'settings > controller > Power src' op 'RSS-P1' te zetten. Ga nu terug naar power src om de instelling te bevestigen, je zou dan 'power src: RSS-P1' moeten zien. Als dat het geval is herstart dan de RS-SolarEnergy besturing met de schakelaar aan de zijkant van de kast.
Directe P1 verbinding
Het is ook mogelijk om de RS-SolarEnergy besturing direct te verbinden met de P1-meter. Dit kan gedaan worden door de P1-kabel in de RS-SolarEnergy besturing te stoppen en de andere kant van P1-kabel in de slimme-meter te stoppen.
Nu is het belangrijk dat de juiste controller geselecteerd is. De controller kan veranderd worden onder 'settings > controller > power src', selecteer dan 'Serial com'. Ga nu terug naar power src om de instelling te bevestigen, je zou dan 'power src: Serial com' moeten zien. Als dat het geval is herstart dan de RS-SolarEnergy besturing met de schakelaar aan de zijkant van de kast.
